c.LOGiC passend für BMW Prof ohne iDrive (MK2-MK4) CD-Emu

c.LOGiC passend für BMW Prof ohne iDrive (MK2-MK4) CD-Emu
  • C2-MK-CD

  • c.LOGiC Multimedia-Interface zum Anschluss von 2 beliebigen AV-Quellen an das Werks-Navi. Mit Steuerungsfunktion für angeschlossene Geräte, Rückfahrkamera-Eingang,Rear-Seat-Entertainment Video-Ausgang,TV-Freischaltung und Schaltsignalen. Fahrzeuge OHNE Werks-AUX-Eingang (bis ca. 09/2002)
c.LOGiC Multimedia Interface – 2 AV-Eingänge mit Steuerung + Rückfahrkamera-Eingang +... mehr
Produktinformationen "c.LOGiC passend für BMW Prof ohne iDrive (MK2-MK4) CD-Emu"

c.LOGiC Multimedia Interface – 2 AV-Eingänge mit Steuerung + Rückfahrkamera-Eingang + Schaltsignale + TV-Freischaltug


Das c.LOGiC Multimedia Interface ermöglicht den Anschluss von zwei beliebigen AV-Quellen (Nachrüstgeräte z.B. DVD Player, DVB-T Tuner) an das Werks-Navigationssystem des Fahrzeugherstellers. Wenn die AV-Quellen in der Liste der kompatiblen Geräte sind, so ist auch die Steuerung der AV-Quellen über das Werks-Infotainment möglich. Zusätzlich ist der Anschluss einer Rückfahrkamera und die Anbindung an ein Rear-Seat-Entertainment möglich. Die Bilddarstellung ist auch während der Fahrt gegeben (TV-Freischaltung).




Produktfeatures

  • Plug and Play Multimedia Interface
  • 2 AV-Eingänge mit separaten IR-Steuerkanälen
  • Optionale Steuerung von After-Market Geräten (z.B. DVD-Player, DVD-Wechsler, USB/iPod Geräte) über das Werks-Infotainment
  • Einschaltausgang (+12V max. 1A) für angeschlossene Geräte
  • Freischaltung der Bildwiedergabe während der Fahrt (TV-Freischaltung)
  • Rückfahrkamera-Eingang
  • Rückfahrkamera-Sstromversorgungsausgang (+12V max. 1A)
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs (auch aus dem OEM-Betrieb möglich)
  • Rear-Seat-Entertainment Video-Ausgang für am c.LOGiC angeschlossene Video-Quellen (funktioniert auch wenn die Werks-Navigation nicht im c.LOGiC Modus ist)



Kompatibilität

Kompatibel zu BMW Fahrzeugen mit Navigationssystem Professional ohne iDrive (MK2 - MK4) und Land Rover Fahrzeugen mit Navigationssystem Professional MK3.
Für Fahrzeuge MIT Rund-Pin Anschluss und OHNE AUX-Eingang am Radio-Modul (bis ca. 09/2002 im BMW).


Verbaut u.a. in folgenden Fahrzeugen:

  • 3er (E46)
  • 5er (E39)
  • 7er (E38)
  • X5 (E53)
  • X3 (E83)
  • Z4 (E85/86)
  • Range Rover (Vogue) L322 Modelljahre 2002-2005

Einschränkungen
Werks-DSP-Verstärker Wenn vorhanden, wird zusätzlich ein Audio Analog-Digital-Wandler AC-AD-BMWDSP benötigt
After-Market RückfahrkameraIn BMW Fahrzeugen nur NTSC-Kameras kompatibel.



Technische Daten (Interface-Box)

Spannungs-Arbeitsbereich 10.5 – 14.8V
Ruhestrom <1mA
Arbeitsstrom 230mA
Leistungsaufnahme 3W
Temperaturbereich -30°C bis +80°C
Gewicht 202g
Abmessungen
90 x 30 x 105mm (B x H x T)


Vorhandene Anschlüsse (Interface-Box)

VORDERSEITE RÜCKSEITE
2 x AV-IN Cinch Buchsen (3-fach) 14-Pin Molex Stecker
R-CAM IN Cinch Buchse (1-fach)

Rear-Seat-Entertainment Cinch Buchse (1-fach)

18-Pin AMP Stecker



Lieferumfang

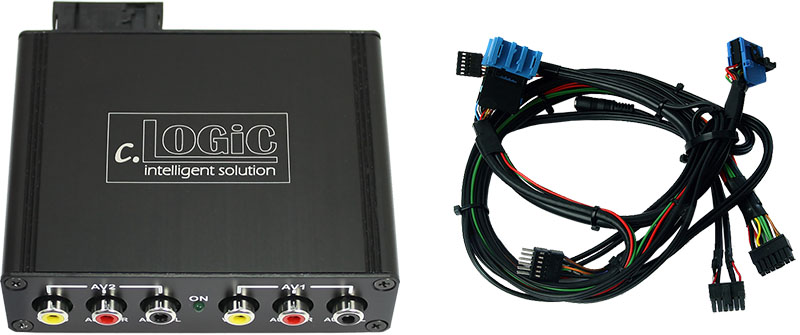

  • Interface-Box C2C-M700
  • Kabelsatz C3C-BMW701
