c.LOGiC passend für BMW Prof ohne iDrive (MK2-MK4) AUX

Artikel-Nr.: C2-MK-AUX
c.LOGiC Multimedia-Interface zum Anschluss von 2 beliebigen AV-Quellen an das Werks-Navi. Mit Steuerungsfunktion für angeschlossene Geräte, Rückfahrkamera-Eingang,Rear-Seat-Entertainment Video-Ausgang, TV-Freischaltung und Schaltsignalen. Fahrzeuge MIT Werks-AUX-Eingang (ab ca. 10/2002).

c.LOGiC Multimedia Interface – 2 AV-Eingänge mit Steuerung + Rückfahrkamera-Eingang +... mehr

c.LOGiC Multimedia Interface – 2 AV-Eingänge mit Steuerung + Rückfahrkamera-Eingang + Schaltsignale + TV-Freischaltug

Das c.LOGiC Multimedia Interface ermöglicht den Anschluss von zwei beliebigen AV-Quellen (Nachrüstgeräte z.B. DVD Player, DVB-T Tuner) an das Werks-Navigationssystem des Fahrzeugherstellers. Wenn die AV-Quellen in der Liste der kompatiblen Geräte sind, so ist auch die Steuerung der AV-Quellen über das Werks-Infotainment möglich. Zusätzlich ist der Anschluss einer Rückfahrkamera und die Anbindung an ein Rear-Seat-Entertainment möglich. Die Bilddarstellung ist auch während der Fahrt gegeben (TV-Freischaltung).

Produktfeatures

Plug and Play Multimedia Interface
2 AV-Eingänge mit separaten IR-Steuerkanälen
Optionale Steuerung von After-Market Geräten (z.B. DVD-Player, DVD-Wechsler, USB/iPod Geräte) über das Werks-Infotainment
Einschaltausgang (+12V max. 1A) für angeschlossene Geräte
Freischaltung der Bildwiedergabe während der Fahrt (TV-Freischaltung)
Rückfahrkamera-Eingang
Rückfahrkamera-Stromversorgungsausgang (+12V max. 1A)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs (auch aus dem OEM-Betrieb möglich)
Rear-Seat-Entertainment Video-Ausgang für am c.LOGiC angeschlossene Video-Quellen (funktioniert auch wenn die Werks-Navigation nicht im c.LOGiC Modus ist)

Kompatibilität

Kompatibel zu BMW Navigationssystem Professional ohne iDrive (MK2 - MK4).
Für Fahrzeuge MIT Quadlock Anschluss am Radio-Modul (ab ca. 10/2002).

Verbaut u.a. in folgenden Fahrzeugen:

3er (E46)
5er (E39)
7er (E38)
X5 (E53)
X3 (E83)
Z4 (E85/86)

Einschränkungen

Werks-Audio-AUX-Eingang	Der Werks-Audio-AUX-Eingang wird zur Toneinspeisung genutzt. Alternative Nutzung des AUX-Eingangs nur über Switch-Box/Relais möglich
After-Market Rückfahrkamera	Nur NTSC-Kameras kompatibel.

Technische Daten (Interface-Box)

Spannungs-Arbeitsbereich	10.5 – 14.8V
Ruhestrom	<1mA
Arbeitsstrom	230mA
Leistungsaufnahme	3W
Temperaturbereich	-30°C bis +80°C
Gewicht	202g
Abmessungen	90 x 30 x 105mm (B x H x T)

Vorhandene Anschlüsse (Interface-Box)

VORDERSEITE	RÜCKSEITE
2 x AV-IN Cinch Buchsen (3-fach)	14-Pin Molex Stecker
	R-CAM IN Cinch Buchse (1-fach)
	Rear-Seat-Entertainment Cinch Buchse (1-fach)
	18-Pin AMP Stecker

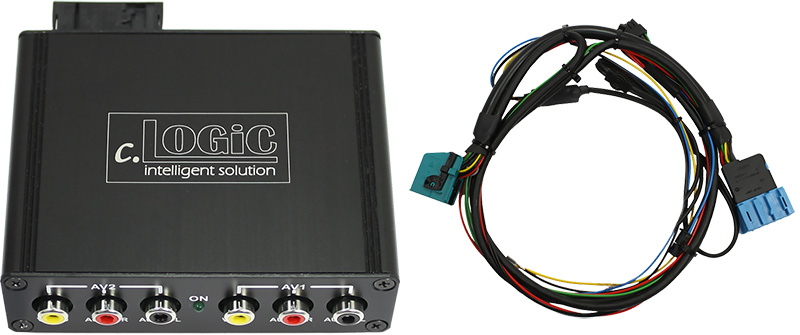

Lieferumfang

Interface-Box C2C-M700
Kabelsatz C3C-BMW700
